超声波明渠流量计与巴氏计量槽配合使用

简要描述：超声波明渠流量计与巴氏计量槽配合使用由测液位的超声波探头，流量计算变送器组成。按结构不同可分为一体式和分体式。适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形、U型明渠流量的测量。超声波明渠流量计需要搭配堰槽一起测量，常用的堰槽有巴歇尔槽、矩形槽、三角堰等，可根据不同现场环境选择合适的搭配方法。

产品型号：SX-1D
更新时间：2024-08-21 00:00:00
访问量：1742

产品咨询联系我们

产品分类

详细介绍

应用范围

超声波明渠流量计应用较为广泛，主要有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠、工矿企业水排放渠、水电站下泄生态流量排放渠、水利工程和农业灌溉用渠道。

超声波明渠流量计与巴氏计量槽配合使用工作原理

超声波明渠流量计与相应的巴歇尔槽、三角堰、矩形堰等堰槽配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。本仪器采用先进的技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，控制功能，数据传输功能和人机交流功能。本机是集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、积算主机、显示器、控制信号输出及串行数据或模拟量输出单元为一体的流量测量仪器。

在许多非满水、大流量（或小流量），自然流动的自由水面状态下测量流体的流量，谓之明渠流量检测。由于明渠流量较大或较小，流体中往往会有一定的腐蚀性或夹带一些杂质，使用一般的管道流量计检测流量是很困难的。例如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测尤其是非接触式超声波明渠流量计常用的流量监测仪器

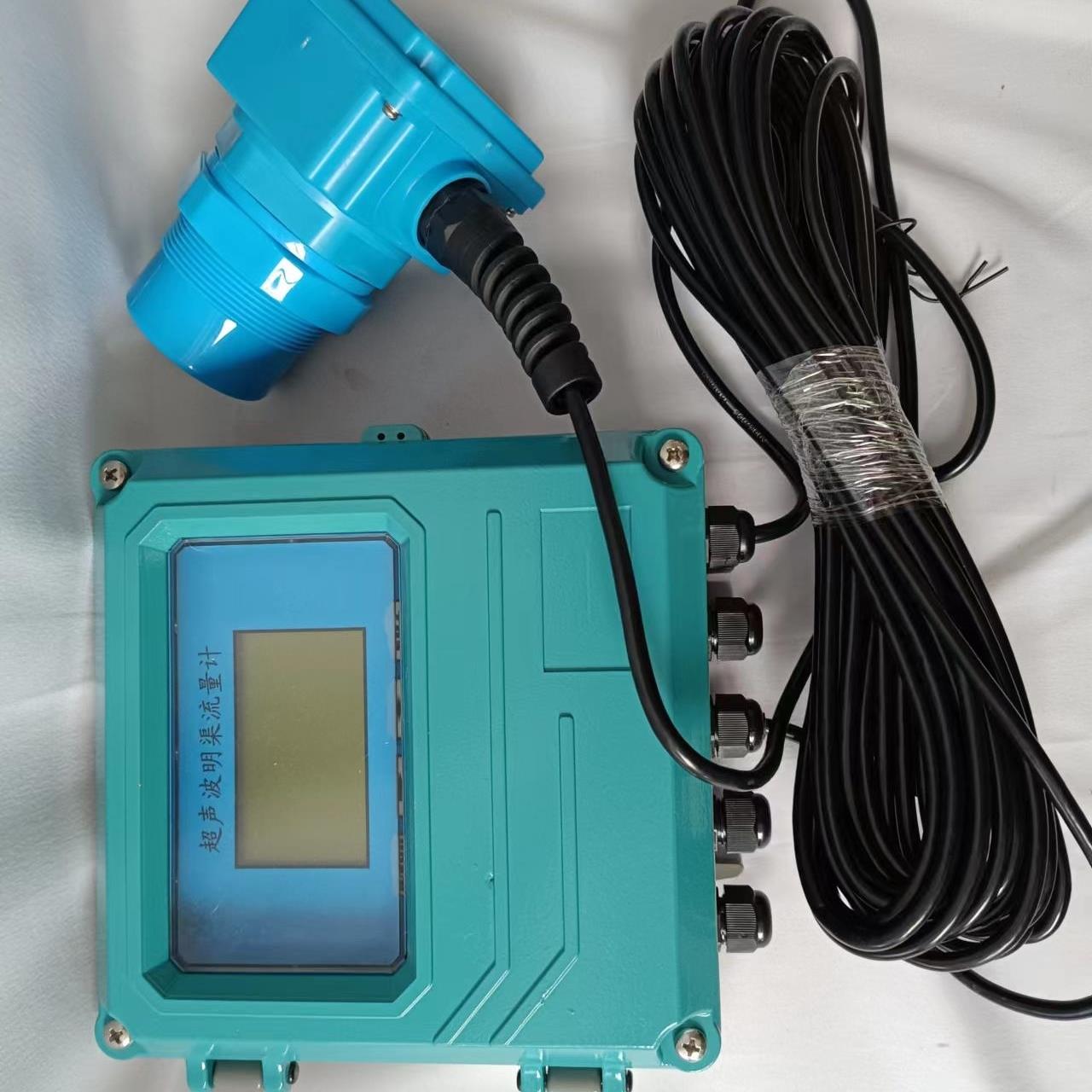

超声波明渠流量计与巴氏计量槽配合使用

产品特点

1、非接触式测量，可适用于恶劣的现场

2、IP68防护探头，使用寿命长

3、3°发射角，搭配小堰槽也能测

4、可测量污水排放渠道或管道（下水道）流量

5、可提供瞬时流量值和累计流量值

6、输出信号：RS-485、Modbus、4-20Ma电流信号和多路开关量

7、探头可在恶劣的现场和污水水质下长期工作

8、可选配短信或GPRS无线模块实现远程遥测

安装事项

1.超声波发射范围内，与被测液体表面之间不能有任何障碍物

2.探头发射面到最高水位之间要>超声波探头的盲区

3.探头要安装在堰槽的上游
