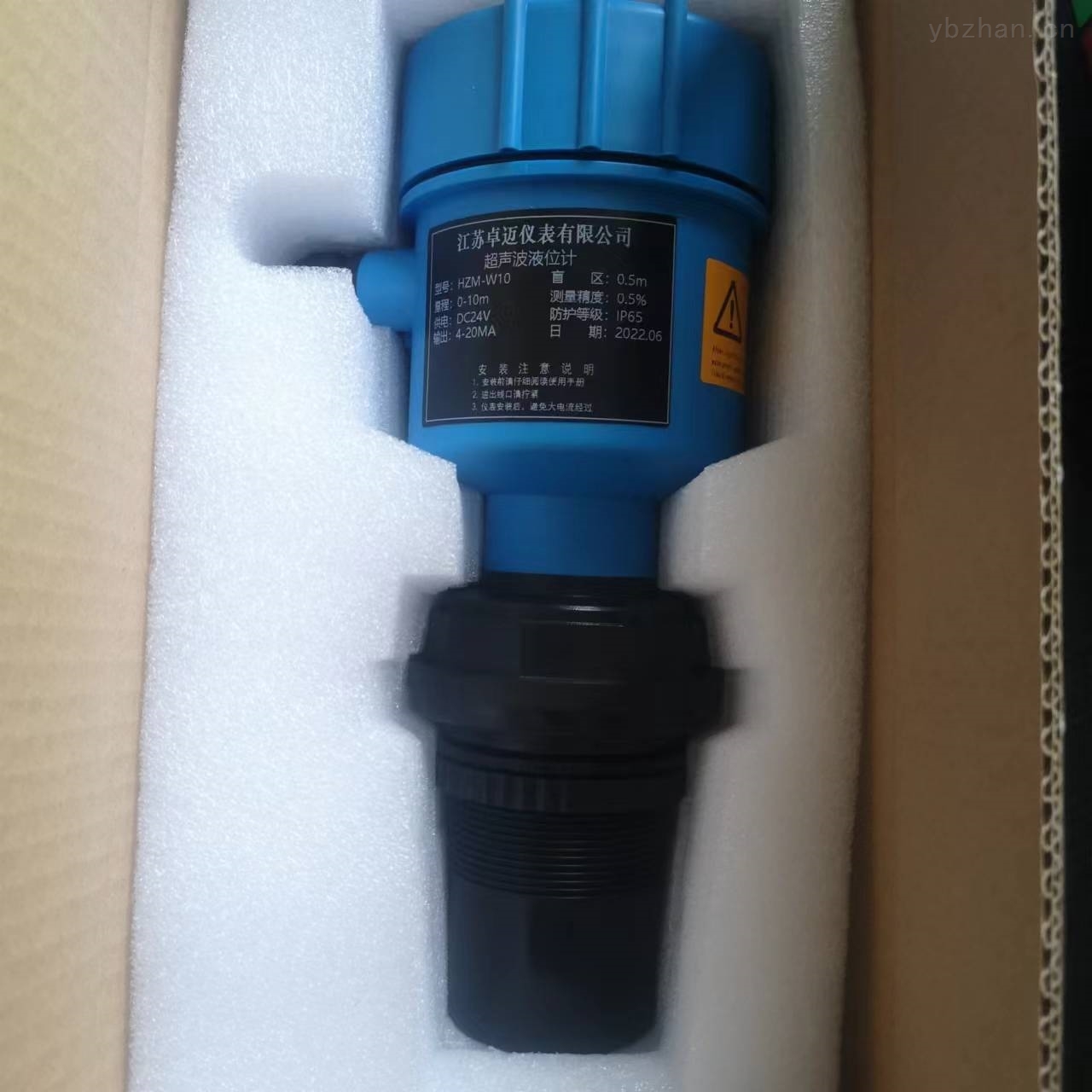

蓄水池安装一体式超声波液位计监测水位

简要描述：蓄水池安装一体式超声波液位计监测水位常用于测量水利河流、污水处理集水池、大型油罐等地方的液位测量。也可用于颗粒物的物位测量。采用高精度、高灵敏度超声波元件，并通过高精度AD转换和高速微处理器，可就地显示液位/物位值，并将该值转换为模拟信号或者数字输出，实现全自动智能监测。

产品咨询联系我们

产品分类

详细介绍

蓄水池安装一体式超声波液位计监测水位 技术参数

u 测量介质：流体介质或者粉尘颗粒物

u 测量方法：超声波非接触测量

u 量程范围：0～15米

u 显示方式：数码管、液晶屏

u 精度等级：0.5%FS、0.3%FS

u 输出信号：4～20mA、RS485、2路继电器

u 工作电压：12～36V DC（或AC220V）

u 工作温度：-20～65℃

u 安装接口：螺纹、法兰

u 接口材质：工程塑料、衬胶四氟

u 防护等级：IP65、IP68

蓄水池安装一体式超声波液位计监测水位 工作原理

超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.

由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

探头部分发射出超声波，超声波遇到与空气密度相差较大的介质会行成反射，反射波被探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：

距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式：环境声速= 331.5 + 0.6×温度

现场条件

在下面的任何一种情况，要注意：

遇到以上现场环境要慎重选择使用，测量的数值精度会下降，数据可能会不稳定，一般不建议使用超声波液位计测量。
