　　巴氏计量槽是一种用于农田灌溉的设备，能够精确测量和调节灌溉水流的流量。在农业生产中，恰当的灌溉管理对于提高作物产量、改善生态环境以及保障粮食安全至关重要，因此用它进行灌溉管理具有重要意义。

　　农田灌溉巴氏计量槽的主体部分是一个平面矩形槽，其内壁光滑且无遮挡物，水经过计量槽时流速较小，在槽内流动时，水位变化可以被水尺或压力传感器精确测量，从而确定水的流量。实际应用需要结合使用流量计或压力控制系统来调节灌溉水量。

　　其特点在于它能够实现流量的准确控制，保证每次灌溉的水量均匀稳定，而不会出现过度或不足的情况。此外，还可以根据需要进行多级联接，以适应不同的灌溉面积和需求。另外，农田灌溉巴氏计量槽的结构简单、易于安装和维护，并且寿命长，使用成本相对较低。

　　构造：

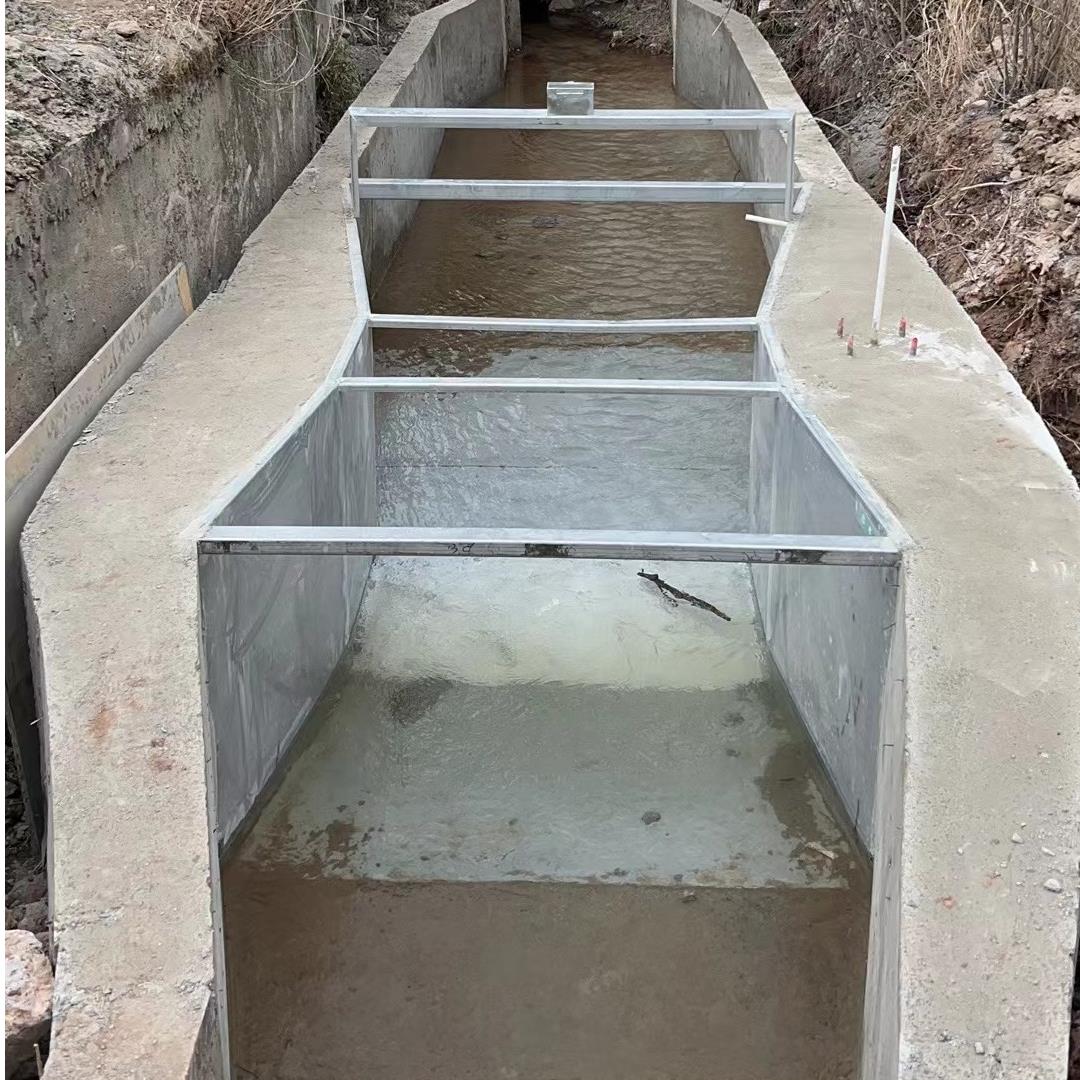

　　农田灌溉巴氏计量槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反。

　　其它常数项需要实验确定,一般情况如下,F=60cm, G=90cm; K=8cm, N－－23cm,x=5cm, y=8cm; E根据渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。量水槽上下游护底长都为槽底高H的函数:

　　上游护底L,=4H;

　　下游护底L,=(6^-8) H;

　　同时，由于量水槽内流速较大，喉道中水面的波动也很大，直接在槽中测定水位有困难。因此，在槽壁设置后观测井，安量测水尺。井底比槽槛要低20-25cm，测井与量水槽可用平置的金属管或混凝土管连接，管子的中心线应高出槽底3cm，上游水尺位于喉道上游距喉道首端((2/3)处，下游水尺位于喉道末端以上5cm的槽壁处。上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。

　　计算原理：

　　明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位－－-流量关系，反求出流量。

　　针对城市供水引水渠、工业引水和排水渠、污水治理渠道等流量测量特点，应考虑以下因素选择合适的测量方法。

　　1) 水路大小和形状，流速范围，最大流量和最小流量；

　　2) 测量精确度要求；

　　3) 流量计设置场所和环境条件；

　　4) 液体状况，洁净程度，含有固相浓度，腐蚀性；

　　5) 现场允许落差(或升高水位)和渠道坡度；

　　6) 与液体接触的仪表零部件材料；
